景宏系列主要特點:
》模塊化結構設計，可依照客戶需求提供機型功能的升級;
》整機傳動方式采用獨立電機傳動;
》特有紙張修正裝置;
》增強增寬的上下帶傳動，適合于瓦楞紙箱;
》整機導板調節電動移動系統，調試便利;
》上、下帶板移動采用直線導軌系統，確保移動的機械精度;
》人性化設計的附件安裝，簡單方便操作;
》一個六角扳手可調試產品，操作便捷;
》壓著部齊紙裝置及收紙部拍齊裝置，可有效改善瓦楞產品的喇叭口現象;
》收紙部壓力調節采用氣缸式壓力系統，便于調節壓力，使產品有效粘合;
》觸摸屏控制面板;
》遙控器方便操作者遠程控制機器的啟動與停止。
性能規格:
|
性能/機型
|
JH-1200
|
JH-1450
|
JH-1700
|
JH-2100
|
JH-2300
|
JH-2800
|
JH-3200
|
|
最大紙張尺寸
|
1200×1300mm
|
1450×1300mm
|
1700×1300mm
|
2100×1300mm
|
2300×1300mm
|
2800×1300mm
|
3200×1300mm
|
|
最小紙張尺寸
|
420×180mm
|
420×180mm
|
420×180mm
|
520×180mm
|
520×180mm
|
520×180mm
|
520×180mm
|
|
適用范圍
|
卡紙300g，瓦楞紙F、E、C、B、A、EB、AB
|
|
最大皮帶速度
|
250M/min
|
250M/min
|
250M/min
|
250M/min
|
250M/min
|
250M/min
|
250M/min
|
|
機器長
|
23000mm
|
23000mm
|
23000mm
|
23000mm
|
23000mm
|
23000mm
|
23000mm
|
|
機器寬
|
2400mm
|
2700mm
|
2900mm
|
3400mm
|
3600mm
|
4200mm
|
4800mm
|
|
機器高
|
2000mm
|
2000mm
|
2000mm
|
2000mm
|
2000mm
|
2000mm
|
2000mm
|
|
總功率
|
42KW
|
42KW
|
45KW
|
45KW
|
45KW
|
45KW
|
60KW
|
|
最大排氣量
|
0.7m3/min
|
0.7m3/min
|
0.7m3/min
|
0.7m3/min
|
0.7m3/min
|
0.7m3/min
|
0.7m3/min
|
|
總重量
|
15000kg
|
15500kg
|
16000kg
|
16500kg
|
17000kg
|
18000kg
|
20000kg
|
AC 一般兩折盒，及兩側貼邊一般及兩側勾底
PC 一般兩折盒，及兩側貼邊一般及兩側勾底。
PCW 一般兩折盒，及兩側貼邊一般及四折勾底，六角紙盒。
特殊附件設計，可生產CD盒，梯型盒，盒中盒，三折邊式絲襪盒等特殊盒型
本目錄僅供參考用，特殊形式可另外設計。
景宏保留上述資料最終解釋權。
功能組成：

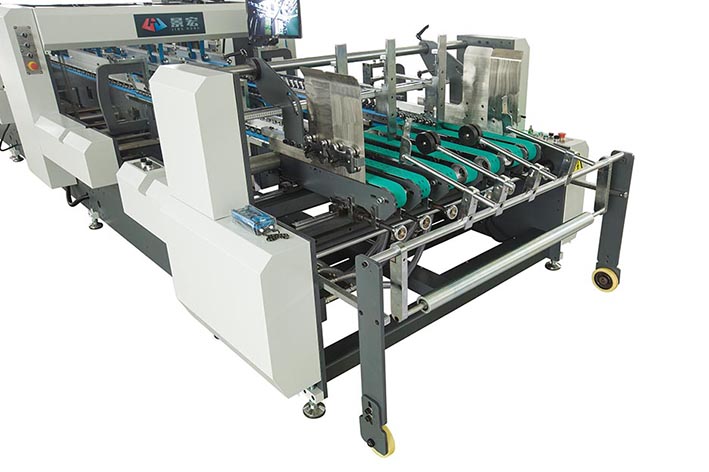

送紙部
送紙部由獨立電機調速驅動系統，真空吸風帶，保證紙板輸送精確、穩定。

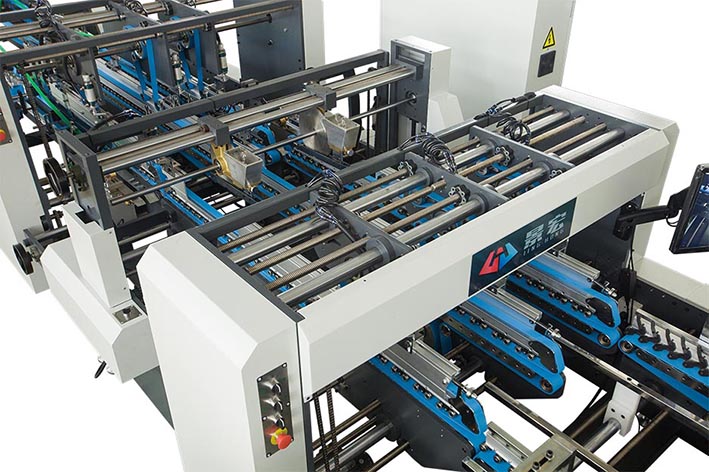

紙張修正部
送紙部送出的紙板經過修正部能糾偏導正，確保輸送精度，上壓驅動能上下調節，以適應不同紙板厚度。

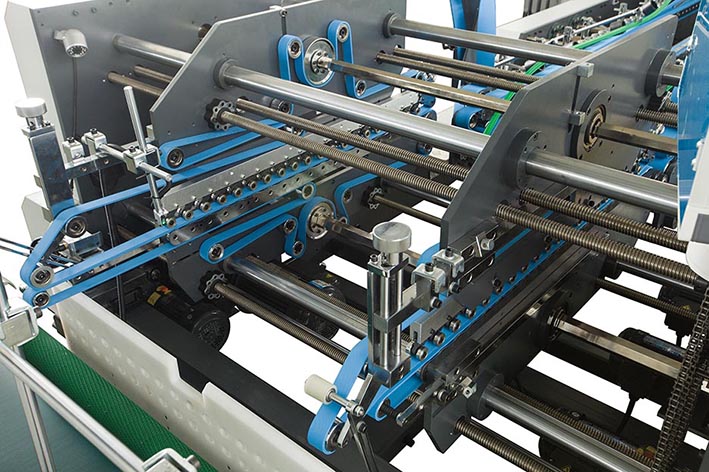

勾底部十后追模塊
專門設計后追機構，采用高精度伺服控制系統驅動，實現底部、前勾后追等特殊折疊功能，能滿足各種導形蓋、四角/六角盒功能。

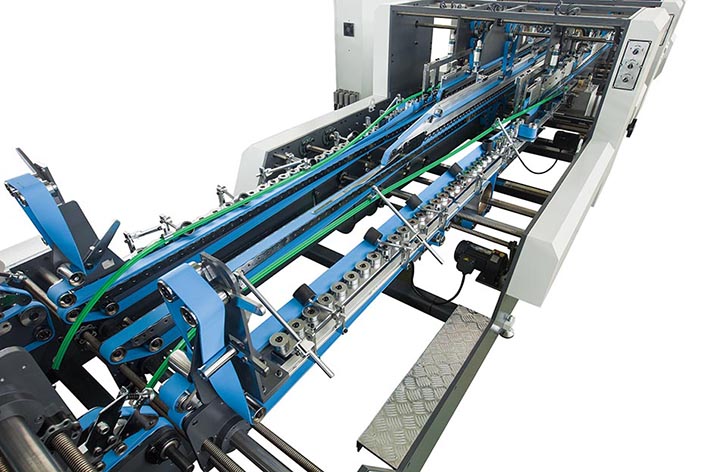

成型部
特有超長本折模塊，使紙板在此功能充分舒展后順勢展成型，左右輸送帶速度可單獨調節，以校正箱杯確保直線輸送。
壓著部
上下帶可前后移動調節，配有修邊校正裝置，塞紙檢測裝置。

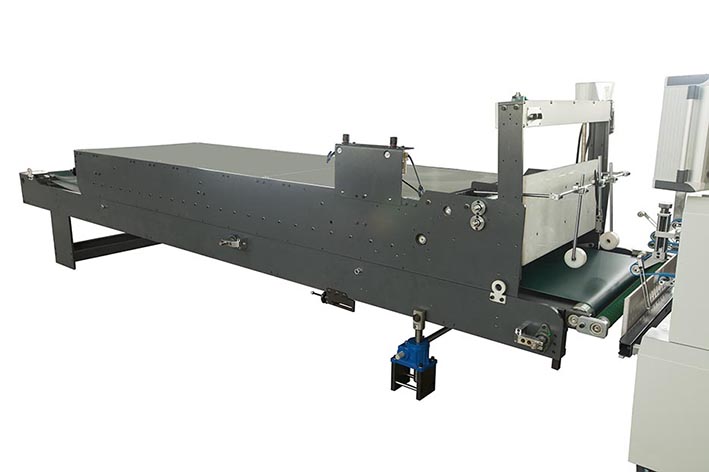

輸送部
進入收紙部前進行拍齊修正定位，再次確保已成型箱無喇叭口現象
