主要特點:
》模塊化結構設計，可依照客戶需求提供機型功能的升級;
》人性化設計附件安裝，調試容易、快速;
》特有紙張修正裝置;
》特有第一折線，第三折線預折180°;
》分段式無勾裝置;
》觸摸屏控制面板;
》高速電子踢板計數器;
》收紙部氣缸控制氣壓式壓力系統;
》遙控器方便操作者遠程控制機器的啟動與停止;
》配備印刷檢測部、條碼，膠水檢測;
》智能一鍵建模系統，優勝于一般視覺檢測的水平，采用進口組件及高科技圖像處理系統，達到自動進料、檢測、成/廢品分類、產品質量分析等。
性能規格:
|
性能/機型
|
JH650-J
|
JH850-J
|
JH1100-J
|
|
最大紙張尺寸
|
650×700mm
|
850×900mm
|
1100×900mm
|
|
最小紙張尺寸
|
120×70mm
|
125×70mm
|
130×70mm
|
|
適用范圍
|
卡紙250g-800g瓦楞紙 F、E
|
|
常規印刷工位成像精度
|
0.16MM×0.15MM
|
|
壓凸工位成像精度
|
0.08MM×0.125MM
|
|
可變碼工位成像精度
|
0.05MM×0.05MM
|
|
常規印刷工位成像精度
|
0.16MM×0.15MM
|
|
最大檢測寬度
|
650MM
|
|
最小點面積
|
0.1MM2(高度對比)/0.3MM2(一般對比)
|
|
色差
|
自動對比△E≥3Nbs
|
|
最高檢測速度
|
250M/min
|
|
最大皮帶速度
|
450M/min
|
450M/min
|
450M/min
|
|
機器長
|
21000mm
|
21000mm
|
21000mm
|
|
機器寬
|
1350mm
|
1500mm
|
1800mm
|
|
機器高
|
1450mm
|
1450mm
|
1450mm
|
|
總功率
|
33.5KW
|
33.5KW
|
33.5KW
|
|
最大排氣量
|
1m3/min
|
1m3/min
|
1m3/min
|
|
總重量
|
6500kg
|
7000kg
|
8500kg
|
AC 一般兩折盒，及兩側貼邊一般及兩側勾底
PC 一般兩折盒，及兩側貼邊一般及兩側勾底。
PCW 一般兩折盒，及兩側貼邊一般及四折勾底，六角紙盒。
特殊附件設計，可生產CD盒，梯型盒，盒中盒，三折邊式絲襪盒等特殊盒型
本目錄僅供參考用，特殊形式可另外設計。
景宏保留上述資料最終解釋權。
功能組成：

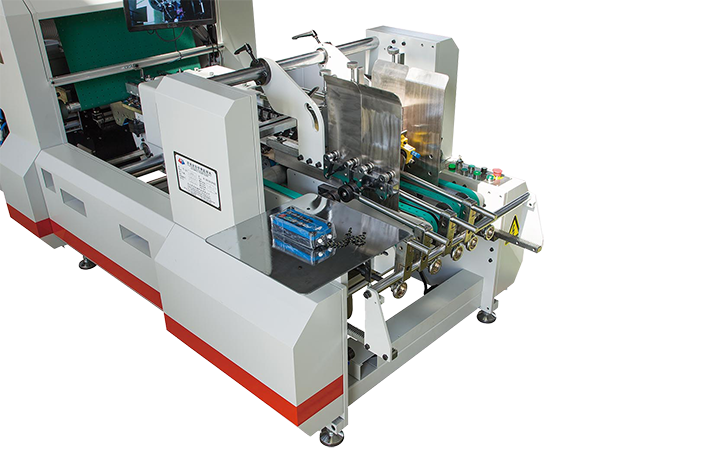

送紙部
送紙部由獨立電機調速驅動系統、配備震動與真空吸風帶、保證紙板輸送精確、穩定。

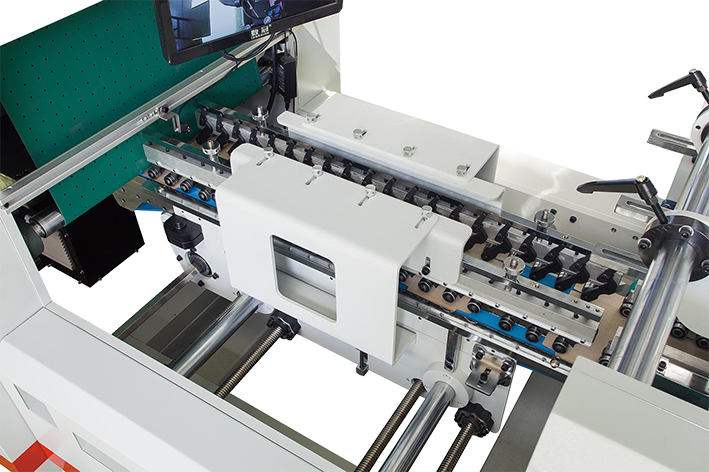

紙張修正部
送紙部送出的紙板經過修正部能糾偏導正，確保輸送精度，上壓驅動能上下調節，以適應不同紙板厚度。

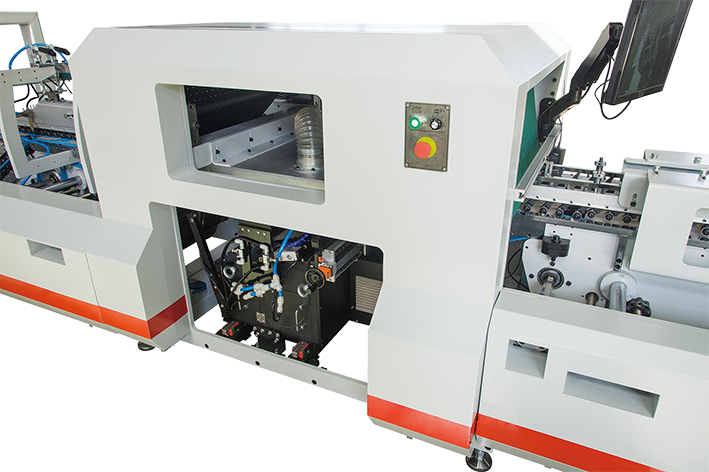

檢測部
配備大功率強力吸風裝置，保證紙張精準檢測。
排廢部
配備高精度電子眼，對不良產品做到精準踢廢。
預折部
特殊設計可預折第一折線180°，第三折線165°，精準預折。
無勾部
1.配備特殊裝置，可對1-3勾底進行無勾成型。
2.配備特殊裝置，可對2-4勾底進行無勾成型。
本折部
第二折線180度，第四折線180度。
特殊設計本折部左右輸送折帶速度可單調節，以校正盒坯行走方向，確保直線輸送。
壓著部
采用光電計數器自動提紙，噴水兩用系統。塞紙檢測裝置。
上下皮帶伸縮調整簡便易操作。
輸送部
左右兩板移動式壓帶，使產品的需求可在線生產，進行高低微調，提高生產效率特殊的海綿裝置可用于盒型凹凸部分進行壓著，輸送上壓帶可進行前后移動，方便生產燈管盒及較長盒型，進行前后移動，有利于提高生產效率。
|
